Sensorelement, Erregereinheit

Sensorelement

Dehnmesselement, Messprinzip Schwingende Saite (Vibrating Wire) für das Applizieren mittels Punktschweißgerät (siehe Produkte)
Arbeitsweise: Das Dehnmesselement wird direkt auf das zu überwachende Bauteil (Kraftmessdose, Integralmesselement, Stahlträger etc.) appliziert (geschweißt). Dadurch ändert das Dehnmesselement zusammen mit dem zu überwachenden Bauteil seine Länge. Mit dem Dehnmesselement ändert auch die darin enthaltene Schwingende Saite ihre Länge und damit auch ihre Eigenfrequenz. Nach Anregung der Saite zum Schwingen stellt sich diese auf ihre Eigenfrequenz ein, welche mittels eines speziellen Messkopfes (siehe unten) ausgelesen werden kann. Die mögliche Auflösung eines solchen Dehnmesselementes liegt bei unter einem Micrometer.
Wenn man die aus der gemessenen Frequenz abgeleitete Länge zu Beginn einer Überwachung von der aktuell gemessenen abzieht, kann man aus dieser Differenz die Längenänderung errechnen. Sind die geometrischen Gegebenheiten des überwachten Bauteils bekannt (was normalerweise der Fall sein dürfte), so kann man weiter die Veränderung der auf das Bauteil wirkenden Kraft berechnen und so z.B. die Belastung von Ankern oder Pfählen im Spezialtiefbau oder von Kräften an Brückenbauwerken bestimmen.

Technische Daten

Erregereinheit

Die Erregereinheit zupft die Saite mit seinem elektromagnetischen System an und regt diese damit zum Schwingen an. Danach induziert die Schwingende Saite die eigene Resonanzfrequenz in die Spulen der Erregereinheit, welche von einem geeigneten Auslesegerät (siehe Produkte) erfasst und dargestellt werden kann.
Weiterhin enthält die Erregereinheit einen Temperatursensor, der mit unserem VW-Indicator händisch oder über die VW-Messkarte (siehe Produkte) mit unserem automatisierten Messsystem erfasst und dargestellt werden kann. Somit können die Temperatureinflüsse bei der Auswertung der Messergebnisse berücksichtigt werden.

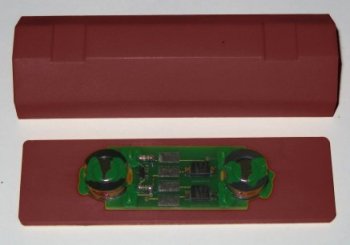

Die Erregereinheiten werden mit fertig montierten Kabeln entsprechend Ihren Längenwünschen geliefert oder im Rohzustand (siehe Bild rechts), so dass Sie die Endfertigung selbst vornehmen können.
Für die Montage der Erregereinheit sind Befestigungsklammern jeweils paarig) lieferbar. Diese werden ebenfalls mit unserem Schweissgerät befestigt, so dass für die Verarbeitung von Schwingsaite und Erregereinheit nur ein Werkzeug erforderlich ist.
