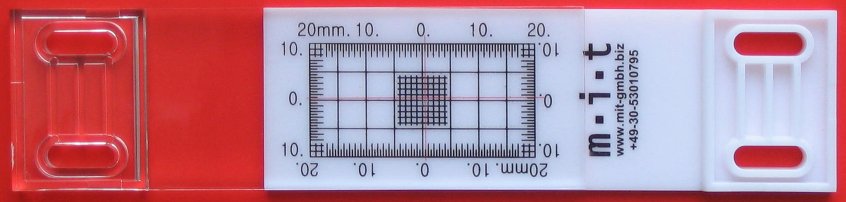

Rissmonitor, Crackmonitor

Rissmonitor / Crackmonitor für die mechanische Langzeitaufnahme von Rissbreiten in Innenräumen oder außen
Ein Rissmonitor besteht aus einer Grundplatte mit dem Messgitter in schwarzer Farbe und einer überlappenden Deckplatte mit einem Fadenkreuz in roter Farbe.
Überwachung von horizontalen und / oder vertikalen Bewegungen
Messbereiche: horizontal ± 20mm, vertikal ± 10mm
Messgitter: ± 5mm
Material: Polycarbonat 2,5mm (Grundplatte weiß, Deckplatte transparent)
Ausdehnungskoeffizient: ca. 70 * 10-6 / K
Abmessungen bei Montage des Fadenkreuzes im Zentrum des Messgitters: Breite ca. 147mm, Höhe ca. 32mm, Dicke ca. 5mm
Der Rissmonitor kann mit 4 Schrauben installiert oder mit Epoxydharz verklebt werden. Je nach Befestigungsart kann der Rissmonitor wiederverwendet werden.

Rissmonitor Standard, Crackmonitor

Der Rissmonitor kann in unserem Online-Shop bestellt werden.
Für höhere Anforderungen an die Genauigkeit bieten wir den Präzisionsrissmonitor an.

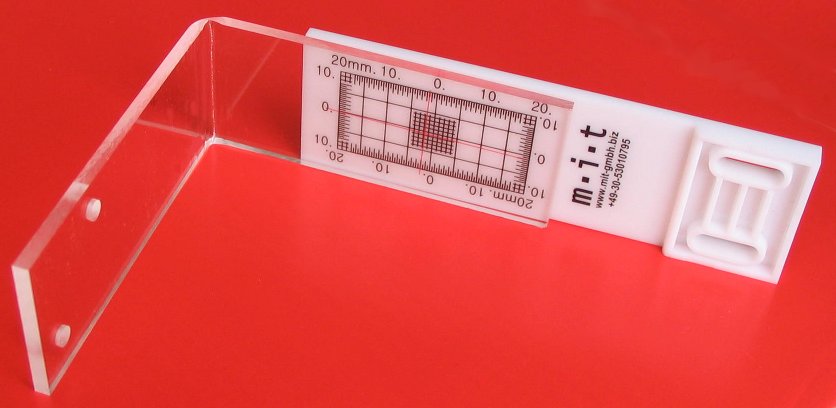

Eckrissmonitor, Corner-Crackmonitor

Eckrissmonitor / Corner-Crackmonitor für die mechanische Langzeitaufnahme von Rissbreiten in Innenräumen oder außen und Montage an oder in Ecken
Ein Eckrissmonitor besteht aus einer Grundplatte mit dem Messgitter in schwarzer Farbe und einer überlappenden abgewinkelten Deckplatte mit einem Fadenkreuz in roter Farbe.
Überwachung von horizontalen und / oder vertikalen Bewegungen
Messbereiche: horizontal ± 20mm, vertikal ± 10mm
Messgitter: ± 5mm
Material: Polycarbonat 2,5mm (Grundplatte weiß, abgewinkelte Deckplatte transparent)
Ausdehnungskoeffizient: ca. 70 * 10-6 / K
Abmessungen bei Montage des Fadenkreuzes im Zentrum des Messgitters: Breite ca. 150mm, Höhe ca. 32mm, Dicke ca. 5mm
Der Rissmonitor kann mit 4 Schrauben installiert oder mit Epoxydharz verklebt werden. Je nach Befestigungsart kann der Rissmonitor wiederverwendet werden.

Rissmonitor für die Eckmontage

Der Eckrissmonitor kann in unserem Online-Shop bestellt werden.

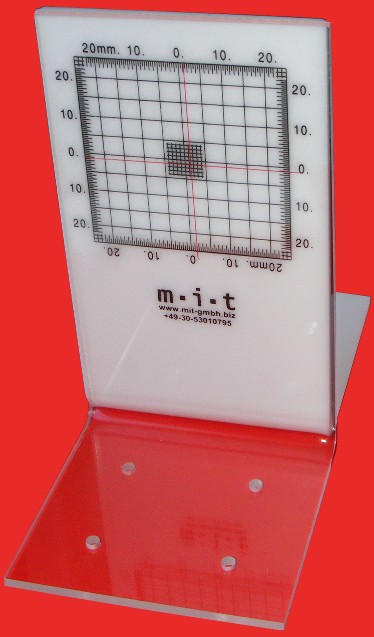

Versatzmonitor, Displacement-Crackmonitor

Versatzmonitor, Displacement-Crackmonitor für die mechanische Langzeitaufnahme eines Versatzes von 2 Risskanten in Innenräumen oder außen
Ein Versatzmonitor besteht aus 2 abgewickelten Elementen einmal mit dem Messgitter in schwarzer Farbe und einmal mit einem Fadenkreuz in roter Farbe.
Überwachung von longitudinalen und / oder transversalen Bewegungen
Messbereiche: longitudinal und transversal ± 25mm
Messgitter: ± 5mm
Material: Polycarbonat 3,0mm (2 abgwinkelte Elemente einmal weiß, einmal transparent)
Ausdehnungskoeffizient: ca. 70 * 10-6 / K
Abmessungen bei Montage des Fadenkreuzes im Zentrum des Messgitters auf ebener Fläche: Breite ca. 135mm, Höhe ca. 68mm, Tiefe ca. 118mm
Der Versatzmonitor kann mit 4 oder 8 Schrauben installiert oder mit Epoxydharz verklebt werden. Je nach Befestigungsart kann der Rissmonitor wiederverwendet werden. Wir empfehlen für den Versatzmonitor die Installation mit Dübeln + Schrauben.

Rissmonitor für die Eckmontage

Der Versatzmonitor kann in unserem Online-Shop bestellt werden.





Jeder Rissmonitor wird zusammen mit einem Messblatt geliefert, auf dem Sie den Rissfortschritt in bis zu 8 Schritten (Versatzmonitor bis zu 4 Schritte) dokumentieren können. Dieses Messblatt dürfen Sie frei kopieren.
Weiterhin stehen Ihnen unten auf dieser Seite die Download-Versionen (PDF-Format) für den Ausdruck von weiteren Messblättern in optimaler Qualität zur Verfügung.


Messblatt zum Rissmonitor
Messblatt zum Versatzmonitor
Präzisionsrissmonitor
Befestigungsmaterial für Rissmonitore
