Rissmeter

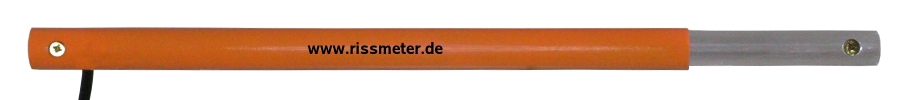

Das elektronische Rissmeter wird mit analogem und digitalem Datenbus-Ausgang in Messlängen von 125 und 250mm angeboten. Die digitale Variante bietet neben der Möglichkeit, das Rissmeter an einen RS485-Datenbus anzuschließen, auch den Vorteil, mit Hilfe des integrierten Temperatursensors Temperaturfehler zu erkennen und bei Bedarf zu kompensieren.

Technische Daten
	Ausgang analog	Bus-Schnittstelle
Messlängen	125mm, 250mm (andere auf Anfrage)
Ausgangssignal	0 ... 5V	RS485-Schnittstelle 9600 8N1
Auflösung	---	30 µm (Messbereich 125mm) 60 µm (Messbereich 250mm)
Unlinearität	± 0,15 mm
Hysterese	± 25 µm
Temperaturfehler	± 20 µm/K
Betriebstemperaturbereich	-40 ... +75 °C	-25 ... +70 °C
Betriebsspannung	12V ± 25 % (andere auf Anfrage)	18 ... 36V ± 10 % (optional 9 ... 36 V)
Leistungsaufnahme	< 0,5 W	< 3 W
Messbereich Temperatursensor	---	-50 ... +100 °C
Schutzart nach VDE 0710 DIN 40050	IP67
Abmessungen	Ø 30 mm, Länge ca. min./max. 380/500mm (Messbereich 125mm) Ø 30 mm, Länge ca. min./max. 500/750mm (Messbereich 250mm)
Anschlusskabel	Standard: 200cm
Masse	ca. 700g ohne Kabel und Befestigungsmaterial

Lieferumfang

1 St. Rissmeter, Messbereich 125mm oder 250mm, mit Anschlusskabel und Stecker (optional)
2 St. Z3-Kreuzschlitz-Schrauben Ø 6mm, Länge 105mm
2 St. Polyamid-Ausgleichsscheiben 6,4mm
2 St. Fischer-Rahmendübel S 8 H 100 R
2 St. Distanzhülsen 10mm
