Systemnetzteile mit RS232-RS485-Wandler

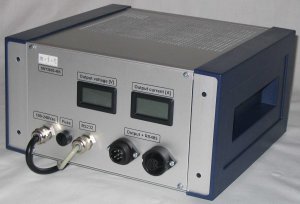

Die Systemnetzteile SNT2403-485 und SNT3605-485 werden für die Spannungsversorgung von RS485-Messmodulen verwendet und stellen gleichzeitig die Verbindung zwischen RS485-Feldbus und der RS232-Schnittstelle eines Computers her. Die Systemnetzteile können eine Versorgungsspannung von 24 V ausgeben. Da viele Messmodule (wie z.B. auch alle Module unseres Unternehmens) über einen Weitbereichseingang verfügen, können diese Module häufig mit bis zu 36 V gespeist werden. Bei sehr großen Messsystemen (große Kabellängen, viele angeschlossene Messmodule) kommt es vor, dass der Spannungsabfall auf den Leitungen zur Peripherie zu groß wird und Fehlfunktionen der Messmodule die Folge sind. In diesen Fällen kann das SNT3605-485 auf eine Ausgangsspannung von 36 V umgeschaltet werden, so dass eine ausreichend hohe Versorgungsspannung am jeweiligen Messmodul zur Verfügung steht. Die maximale Ausgangsleistung beträgt 75 bzw. 180 W.
Die Geräte können auch mit Ausgangsbuchsen entsprechend Kundenwunsch ausgeliefert werden.

Technische Daten

Betriebsspannung: 100 .. 240 Vac
Ausgangsleistung: max. 75 W (SNT2403-485) oder 180 W (SNT3605-485)
Ausgangsspannung: 24 V (SNT2403-485) oder 24 / 36 V umschaltbar (SNT3605-485)
Ausgangsstrom: max. 3 A (SNT2403-485) oder 5 A (SNT3605-485)
Genauigkeit Spannungsanzeige: 1 % vom Messwert ± 1 Digit
Genauigkeit Stromanzeige: 1 % vom Messwert ± 1 Digit
Gewicht inkl. Transportkoffer: ca. 7 kg
Betriebstemperatur: -10 .. +50 °C

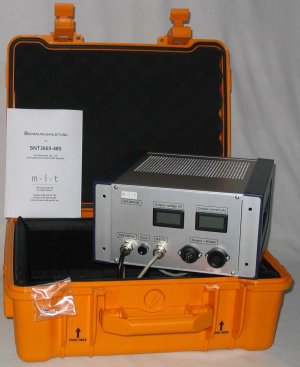

Lieferumfang

Schaltnetzteil SNT2403-485 oder SNT3605-485 mit fest montierten Anschlüssen für Versorgungsspannung und serieller Schnittstelle RS232
wasserdichter und schlagfester Transportkoffer mit gepolsterter Auskleidung
2 St. Ersatzsicherungen 1,6 oder 3,15 A / 250V träge
Bedienungsanleitung

Bedienungsanleitung SNT2403-485 und SNT3605-485
