Messmodul Schwingsaite / Vibrating Wire für Hutschienenmontage
Dieses hochpräzise Messmodul wurde für die automatische Datenerfassung der von uns gefertigten Schwingsaiten-Sensoren entwickelt, ist jedoch auch für Schwingsaiten-Sensoren anderer Hersteller einsetzbar, die im Bereich von 450 Hz bis 6,0 kHz arbeiten. Für die Kompensation von auf das zu überwachende Bauteil einwirkenden Temperaturschwankungen ist jedem Frequenzeingang ein Temperatureingang zugeordnet.
Die Messmodule sind als 1-Kanal-Version erhältlich oder mit integriertem Multiplexer, der bis zu 8 Kanäle auf den Wandlerbaustein schalten kann. Der Frequenzmessbereich wird erst mit der Messanforderung festgelegt, so dass die Konfiguration nicht statisch (z.B. per DIP-Schalter) erfolgt, sondern noch im Feld den dort herrschenden Erfordernissen angepasst werden kann. Sämtliche Einstellungen zur Konfiguration erfolgen per Software über den Datenbus, so ist gewährleistet, dass auch nach der Installation der Module in u.U. schwer zugänglicher Umgebung die Nutzung des vollen Funktionsumfanges möglich ist.
Ein Messdurchlauf dauert ca. 500 msec. Dabei wird die Schwingsaite angeregt ("angezupft"), die danach vom elektromagnetischen System aufgenommene Frequenz wird verstärkt und in dem microprozessorgesteuerten Modul gemessen. Als Referenz dient ein hochpräziser Quarzgenerator.
Bis zu 256 Module können an einem Bus parallel geschaltet werden (also theoretisch bis zu 2048 Frequenz- und 2048 Temperaturkanäle). Die Messmodule können mit von uns hergestellter Messtechnik aber auch mit der von anderen Herstellern kombiniert werden (z.B. mit den weit verbreiteten ADAM-Modulen der Fa. Advantech oder mit den ICPCON-Modulen) und am gleichen Bus betrieben werden.
Technische Daten
- 1, 4 oder 8 Kanäle pro Messmodul
- Betriebsspannung: 18 ... 36V ± 10 % (optional 9 ... 36 V)
- Leistungsaufnahme: < 6 W
- Schnittstelle: RS485 9600 8N1 (andere auf Anfrage)
- Betriebstemperaturbereich: -25 ... +70 °C
| 4 Messbereiche Frequenz: |
450 Hz ... 1,2 kHz |
|
800 Hz ... 2,0 kHz |
|
1,4 kHz ... 3,5 kHz |
|
2,4 kHz ... 6,0 kHz |

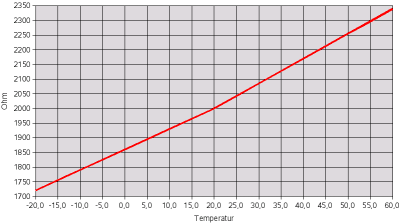

- Messbereich Temperatur -50 ... +100 °C { RT (20 °C) = 2000 Ω }
- Genauigkeit Frequenz: ± 0,02 % vom Messwert
- Genauigkeit Temperatur: ± 0,9 °C (bei Messtemperatur -20 ... +70 °C)
- Abmessungen: B 45 x H 75 x T 109,5mm (1 Kanal), B 70 x H 75 x T 109,5mm (4 und 8 Kanäle)
