Extensometerkopf für bis zu 8 Extensometerstangen
Bohrlochstangenextensometer messen den Abstand zwischen einem oder mehreren Verankerungspunkten und dem Extensometerkopf. Dabei kann der Extensometerkopf selbst oder einer der Verankerungspunkte als Referenzpunkt angesehen werden.
Durch die nur 76mm Außendurchmesser ist ein Stangenextensometer - ausgestattet mit diesem Extensometerkopf - mit geringem Kostenaufwand in den Baugrund einzubringen. Der Extensometerkopf wurde vollständig in unserem Hause entwickelt und wird nach Ihren Vorgaben unter strengen Qualitätskontrollen von uns gefertigt. Bei der Entwicklung wurden insbesondere die Anforderungen an die Ausfallsicherheit berücksichtigt. So ist der Extensometerkopf mehrfach gegen eindringende Medien geschützt. Das Gehäuse besteht aus rostfreiem Edelstahl.
Der Extensometerkopf kann mit 1 bis 8 Extensometerstangen ausgestattet werden.
Die Montage der Extensometerstangen mit den Hüllrohren kann auf der Baustelle erfolgen, hierzu wird kein Werkzeug benötigt. Um den montierten Extensometerstangen mit den Hüllrohren während des Einbaus in das Bohrloch sicheren Halt zu geben und ein Abknicken zu vermeiden, kann optional ein Stützrohr geliefert werden, in welches die Hüllrohre nach dem Einschrauben in den Extensometerkopf eingerastet werden. Sämtliche Zusammenbauarbeiten erfolgen vor dem Einbringen des Extensometers in die dafür vorgesehene Bohrung, so dass es möglich ist, ein fertig vorbereitetes Extensometer auf die Baustelle zu liefern.
Technische Daten
- bis zu 8 Messkanäle
- Standardmesslänge 200mm, andere auf Anfrage
- Gewindedurchmesser für Hüllrohre: M16 x 1,5
- Kerndurchmesser Extensometerstab: 6,0 ... 6,5 mm (Standard), optional: 8,0 ... 8,5 mm
- Auflösung 25 µm
- integrierter Temperatursensor
- Betriebsspannung: 18 ... 36V ± 10 % (optional 9 ... 36 V)
- Leistungsaufnahme: < 10 W (bei Maximalausstattung mit 8 Kanälen)
- Ausgangssignal 0 ... 10V, optional: Schnittstelle RS485 9600 8N1 (andere auf Anfrage)
- Betriebstemperaturbereich: -25 ... +70 °C
- Schutzart nach VDE 0710 DIN 40050: IP67
- Messbereich Temperatur -50 ... +100 °C { RT (20 °C) = 2000 Ω }
- Genauigkeit Wegmessung: ± 0,3 % vom Messbereich
- Genauigkeit Temperatur: ± 0,9 °C (bei RS485-Busschnittstelle)

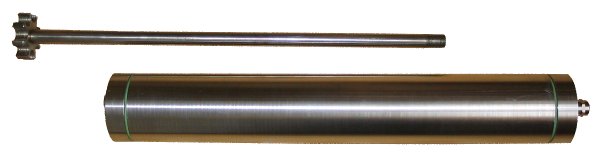

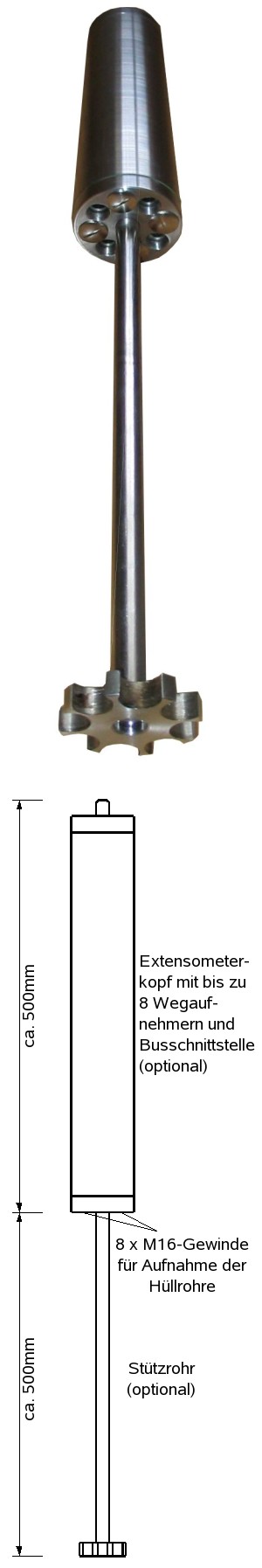

- Abmessungen: Ø 76 mm, Länge ca. 485mm + Kabeldurchführung oder Anschlussbuchse bzw. ca. 1.000 mm inkl. Stützrohr
- Masse Extensometerkopf mit Stützrohr ca. 6 kg
lieferbares Zubehör
- passende Extensometerstange aus GFK, Außendurchmesser ca. 9mm, Kerndurchmesser ca. 6,5mm
- passendes Hüllrohr für die Extensometerstangen, Außendurchmesser 16mm, Innendurchmesser ca. 12mm, es stehen unterschiedliche Materialien zur Verfügung
- Spannungsversorgungseinheit 24V mit Wandler RS485-RS232 oder RS485-USB für das Auslesen mittels PC
- Buskabel für die Datenübertragung zwischen Spannungsversorgungseinheit und Extensometerkopf
- Software für das Auslesen, Protokollieren und Visualisieren der Messwerte
