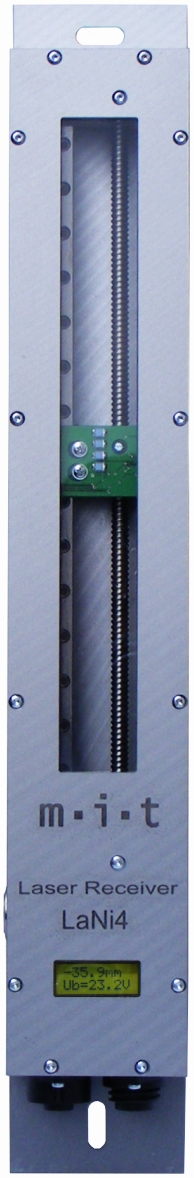

Der Laserempfänger LaNi4 wird eingesetzt zur Höhenüberwachung an Maschinen im industriellen Umfeld und zur Hebungs- / Setzungsmessung an Bauwerken in der Baubranche (Gebäudemonitoring). Dazu erzeugt ein selbsthorizontierender Rotationslaser eine (normalerweise waagerechte) Laserebene, die sich im Empfangsbereich des Laserempfängers befindet. Der Laserempfänger wird am zu überwachenden Bauteil so angebracht, dass alle Bewegungen dieses Bauteils auf den Laserempfänger übertragen werden. Im Inneren des Laserempfängers LaNi4 befindet sich ein beweglicher Schlitten mit optischen Sensorelementen. Der vom Rotationslaser emitierte Laserstrahl wird vom Empfänger durch die Sensorelemente detektiert und eine Steuerelektronik korrigiert die Position des Schlittens permanent so, dass sich dieser immer genau in der Höhe des Laserstrahls befindet. Die Funktionsweise in einem vertikal angeordneten System ist äquivalent. |
Die Position des Schlittens im Inneren des Laserempfängers wird permanent auf der am Empfänger vorhandenen Anzeige dargestellt. Über einen Taster an der Seite des Laserempfängers kann der Nullpunkt der Anzeige gesetzt werden, so dass im Messbetrieb eine Verschiebung des Empfängers / des überwachten Bauteils gegenüber dem Laserstrahl ohne weitere Umrechnung erkannt werden kann.Zusätzlich verfügt der Laserempfänger LaNi4 über eine digitale Busschnittstelle, über die die Messdaten ausgelesen und bei Bedarf protokolliert und online dargestellt werden können. Dafür kann unsere MIS-Software verwendet werden. Um im Batteriebetrieb den Ladezustand der Batterie abschätzen zu können, wird auf dem LCD auch die Batteriespannung angezeigt, so dass diese rechtzeitig nachgeladen oder ausgetauscht werden kann. Bei Versorgung über den Datenbus wird die Busspannung angezeigt, so dass ein defektes / zu langes Kabel oder eine instabile Spannungsversorgung erkannt werden kann. |
Der einfachste Einsatzfall für die Überwachung einer Höhenänderung ist der Einsatz nur eines Laserempfängers zusammen mit einem Rotationslaser und einer Stromversorgung, z.B. eines verfügbaren 12V-Akkumulators (Kfz-Batterie). Dies ist sicher dann sinnvoll, wenn die Überwachung nur über einen kurzen Zeitraum erfolgen soll.Dabei wird die aktuelle Höhe / Höhenänderung ausschließlich direkt am Gerät abgelesen und bei Bedarf händisch protokolliert. Die Batterieladung einer kleinen 12V-Batterie (z.B. Motorradbatterie 8Ah) reicht für mindestens 12 Arbeitsstunden aus, eine größere Batterie (z.B. PKW-Batterie 55Ah) kann mehrere Tage ohne Nachladen im Einsatz bleiben. Ein solches mobiles Minimalsystem stellen wir Ihnen gerne nach Ihren Anforderungen so zusammen, dass Sie alle Komponenten als eine einfache transportable Komplettlösung in einer Transportbox zusammengefasst erhalten. |
Für die Überwachung von Gebäuden über einen längeren Zeitraum und beim Einsatz mehrerer Laserempfänger in einem Messsystem können die einzelnen Empfänger über ein Bussystem untereinander verbunden werden. Es ist nicht erforderlich, jeden Laser-Empfänger einzeln an eine Stromversorgung anzuschließen. Jeder Empfänger verfügt über einen Bus-Eingang und einen Bus-Ausgang, so dass alle verwendeten Laserempfänger einfach hintereinander geschaltet werden können, was Kosten und Verkabelungsaufwand spart. Das gleiche gilt für das Anschalten eines Signalisierungmoduls, welches bei vordefinierten Grenzwertüberschreitungen durch optische und/oder akustische Signale das Personal vor Ort vor Gefahren warnt. Auch dieses Modul wird an einer beliebigen Position an den Datenbus angeschlossen.Die einzelnen am Datenbus angeschlossenen Komponenten werden von einem Netzteil mit Spannung versorgt. Dieses übernimmt gleichzeitig die Kommunikation mit einem Messrechner, auf dem die gemessenen Daten automatisch protokolliert und grafisch dargestellt werden können. Weiterhin übernimmt der Messrechner die Aufgabe, Alarmmeldungen per Email oder SMS abzusetzen und bei Bedarf die Messdaten auf einem Internet-Server abzulegen, so dass diese jederzeit weltweit verfügbar sind. |
| Messbereich | 260 mm | |
| Datenschnittstelle | RS485 9600 8N1 | |
| Auflösung | besser 0,01 mm | |
| Genauigkeit | ± 0,1 mm | |
| Betriebstemperaturbereich | -25 ... +65 °C | |
| Betriebsspannung | 18 ... 36V ± 10 % (Versorgung über Bus) 10 ... 15V ± 10 % (Versorgung über Akkumulator) |
|
| Stromaufnahme | < 600 mA | |
| Laser-Wellenlänge | 560 ... 1.050 nm | |
| Lasereinfallswinkel | ± 60 ° | |
| Empfangsweite | bis 200 m (abhängig vom verwendeten Laser) | |
| Schutzart nach VDE 0710 DIN 40050 | IP67 | |

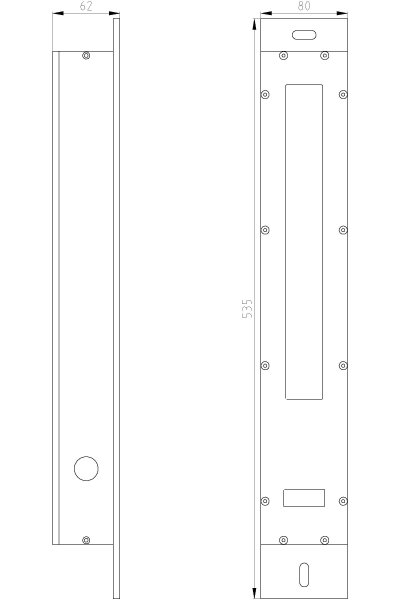

| Abmessungen | H 535 x B 80 x T 62 mm | |
| Masse | ca. 3,2kg | |
|
